ROHM stellt neuen Zwei-Kanal-Hochgeschwindigkeits-Operationsverstärker der EMARMOUR-Serie vor

ROHM kündigt mit dem BD77502FVM einen Zwei-Kanal-Hochgeschwindigkeits-CMOS-Operationsverstärker mit Masse-Erkennung an. Der neue IC ist für Verbraucher- und Industrieanwendungen optimiert, die eine Hochgeschwindigkeits-Abtastung erfordern, wie zum Beispiel industrielle Mess- und Steuergeräte.

ROHM stellt neuen Zwei-Kanal-Hochgeschwindigkeits-Operationsverstärker der EMARMOUR™-Serie vor

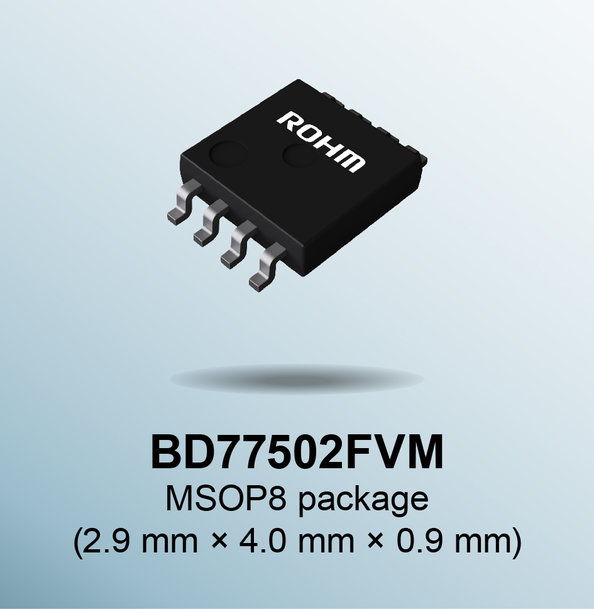

Der BD77502FVM zeichnet sich durch eine Hochgeschwindigkeits-Verstärkung mit Anstiegsraten von bis zu 10 V/µs aus. Die Ausgangsspannung ist über das gesamte Rauschfrequenzband auf unter ±20 mV begrenzt und ist damit zehnmal niedriger als bei einem herkömmlichen Operationsverstärker. Weitere Spezifikationen sind eine maximale Versorgungsspannung von 15 V, eine Eingangs-Offsetspannung von 4 mV, ein Bias-Strom von 0,001 nA und eine Stromaufnahme von 2,6 mA. Der BD77502FVM verfügt über ein MSOP8-Gehäuse mit Abmessungen von 2,9 mm x 4,0 mm x 0,9 mm. Das Produkt ist ab sofort erhältlich.

Das „Internet der Dinge“ hat in den vergangenen Jahren die Anzahl der elektronischen Komponenten erhöht, die in einer Vielzahl von Steuerungsanwendungen zum Einsatz kommen. Der Trend zu immer dichter bestückter Elektronik verstärkt das Umgebungsrauschen und erschwert dadurch die Implementierung von Designs mit elektromagnetischer Verträglichkeit (EMV). Operationsverstärker spielen eine entscheidende Rolle, da sie in vielen Detektionssystemen kleine Sensorsignale schnell verstärken. Außerdem kann es Probleme beim Design von Leiterplatten geben, weil konventionelle Hochgeschwindigkeits-Operationsverstärker aufgrund kapazitiver Lasten (d.h. durch Verdrahtung) anfällig für Schwingungen sind.


ROHM stellt neuen Zwei-Kanal-Hochgeschwindigkeits-Operationsverstärker der EMARMOUR-Serie vor

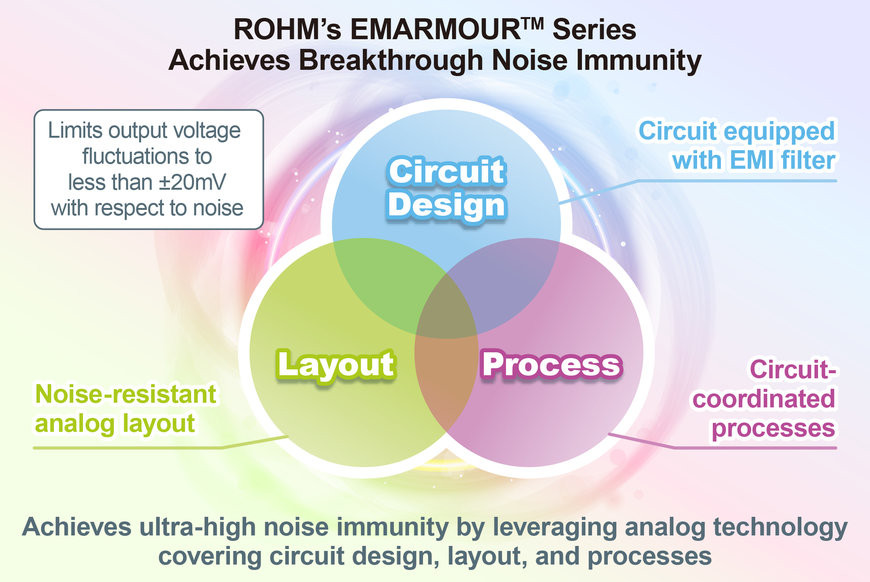

Um die bei herkömmlichen Operationsverstärkern auftretenden Rauschprobleme zu mindern, hat ROHM die rauscharmen Operationsverstärker der EMARMOUR-Serie entwickelt. Das erste Mitglied der EMARMOUR-Familie war der Ein-Kanal-Hochgeschwindigkeits-CMOS-Operationsverstärker BD77501G. Der IC nutzte ROHMs Nano-Cap-Technologie, um Schwingungen durch Lastkapazitäten zu verhindern. Das Produkt wurde von vielen Ingenieuren aus unterschiedlichsten Branchen und Anwendungsbereichen gut angenommen. Um den steigenden Marktanforderungen gerecht zu werden, hat ROHM nun eine Zwei-Kanal-Version entwickelt.

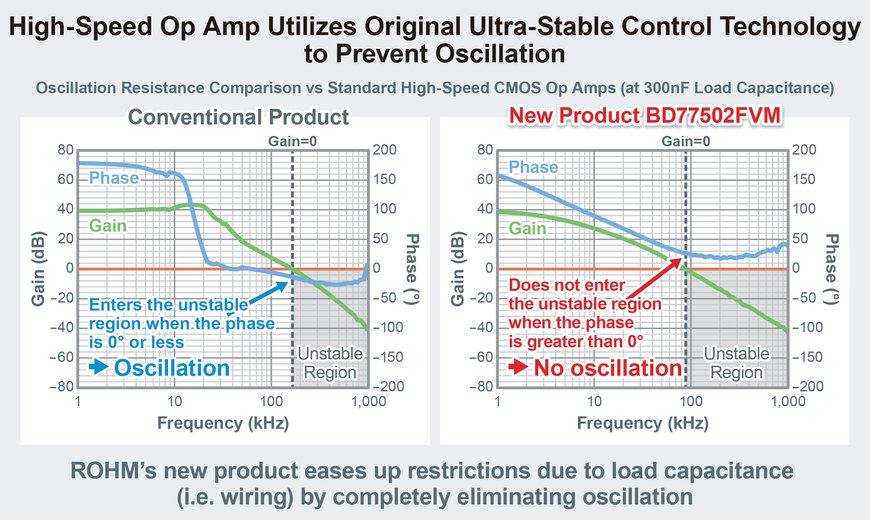

Der neue BD77502FVM integriert zwei Operationsverstärker, die nicht nur Schwingungen verhindern, sondern auch eine Hochgeschwindigkeits-Verstärkung mit Anstiegsraten von bis zu 10 V/µs und eine hohe Immunität gegen elektromagnetische Interferenz (EMI) bieten. Die Ausgangsspannung ist über das gesamte Rauschfrequenzband auf unter ±20 mV begrenzt und damit zehnmal niedriger als bei einem herkömmlichen Operationsverstärker. Dies ermöglicht zum Beispiel beim Einsatz mit Sensoren eine Hochgeschwindigkeits-Signalverstärkung – ohne Beeinträchtigung durch externes Rauschen oder Lastkapazitäten. Auf diese Weise wird die Zuverlässigkeit verbessert und gleichzeitig das Schaltungsdesign vereinfacht.


ROHM stellt neuen Zwei-Kanal-Hochgeschwindigkeits-Operationsverstärker der EMARMOUR-Serie vor


ROHM stellt neuen Zwei-Kanal-Hochgeschwindigkeits-Operationsverstärker der EMARMOUR-Serie vor

Anwendungsbeispiele

  • Geräte für das Gebäudemanagement wie Strom- und Gasdetektoren
  • Motoren mit Hochgeschwindigkeitssteuerung (Signalübertragung)
  • Steuergeräte für Umrichter
  • Vorlaufpuffer für die Ansteuerung von Transistoren sowie viele andere Industrie- und Verbraucheranwendungen, die eine Hochgeschwindigkeits-Signalübertragung und Verstärkung ohne Beeinträchtigungen durch Lastkapazitäten erfordern.

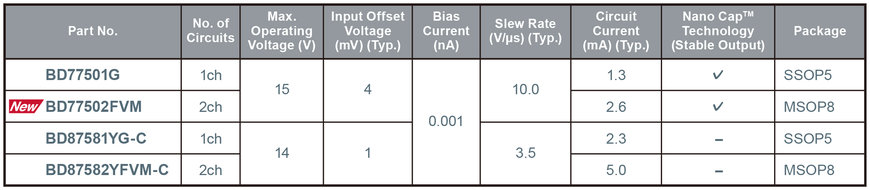

Produktspektrum der EMARMOUR CMOS Operationsverstärker


ROHM stellt neuen Zwei-Kanal-Hochgeschwindigkeits-Operationsverstärker der EMARMOUR-Serie vor
