Modulare Fehlerstromüberwachung für Industrieanlagen

Mit drei neuen modularen Fehlerstromgeräten (MRCD) stellt Bender Lösungen für industrielle Anwendungen vor, in denen klassische Fehlerstromschutzschalter (RCDs) nicht eingesetzt werden können. Die Geräte entsprechen der Norm DIN EN 60947-2 Anhang M und kombinieren Mess-, Alarm- und Schutzfunktionen in einem System.

Differenzstromüberwachung über erweiterte Frequenzbereiche
Die Modelle LINETRAXX SmartDetect MRCDB425-D und MRCDB425-L sind für die allstromsensitive Überwachung von Differenzströmen bis 20 kHz ausgelegt und entsprechen den Auslösecharakteristiken Typ B/B+. Damit eignen sie sich für Anwendungen mit nichtlinearen Lasten und Frequenzumrichtern.

Mit dem Modell MRCD410R erweitert Bender das Portfolio um eine Variante für Wechsel- und pulsierende Ströme im Frequenzbereich von 42 bis 72 Hz (Typ A). Diese Differenzierung ermöglicht den Einsatz in verschiedenen elektrischen Systemen mit spezifischen Anforderungen an die Fehlerstromerkennung.

Schutzfunktionen mit einstellbaren Auslöseparametern
Alle Geräte lösen bei einem Ansprechwert von 30 mA unverzögert aus. Für höhere Ansprechwerte zwischen 30 mA und 3 A kann eine Zeitverzögerung konfiguriert werden, um selektive Abschaltungen zu ermöglichen. Zusätzlich lassen sich Vorwarnschwellen definieren, bei deren Erreichen ein Alarm ausgelöst wird, ohne den Stromkreis abzuschalten.

Diese Kombination aus frühzeitiger Warnung und selektiver Abschaltung unterstützt eine zustandsorientierte Instandhaltung und reduziert ungeplante Anlagenstillstände.

Einsatz in Anlagen mit hohen Spannungen und Lastströmen
Die MRCD-Geräte sind für Anwendungen konzipiert, in denen hohe Lastströme auftreten und klassische RCDs aufgrund von Fehlauslösungen oder fehlender Eignung nicht eingesetzt werden können. Sie erfüllen die Schutzziele Personen-, Brand- und Anlagenschutz gemäß DIN VDE 0100-410/420/430.

Typische Einsatzbereiche umfassen Schweißanlagen, Krananlagen, industrielle Aufzüge, Computertomographen sowie DC-Ladestationen. In diesen Anwendungen ermöglichen MRCDs eine zuverlässige Differenzstromüberwachung auch unter anspruchsvollen elektrischen Bedingungen.

Integration und Parametrierung in bestehende Systeme
Die Geräte verfügen über eine Modbus-RTU-Schnittstelle zur Integration in bestehende Überwachungs- und Automatisierungssysteme. Die Parametrierung kann entweder über diese Schnittstelle oder über eine NFC-Verbindung mit der Bender Connect App erfolgen, auch im stromlosen Zustand.

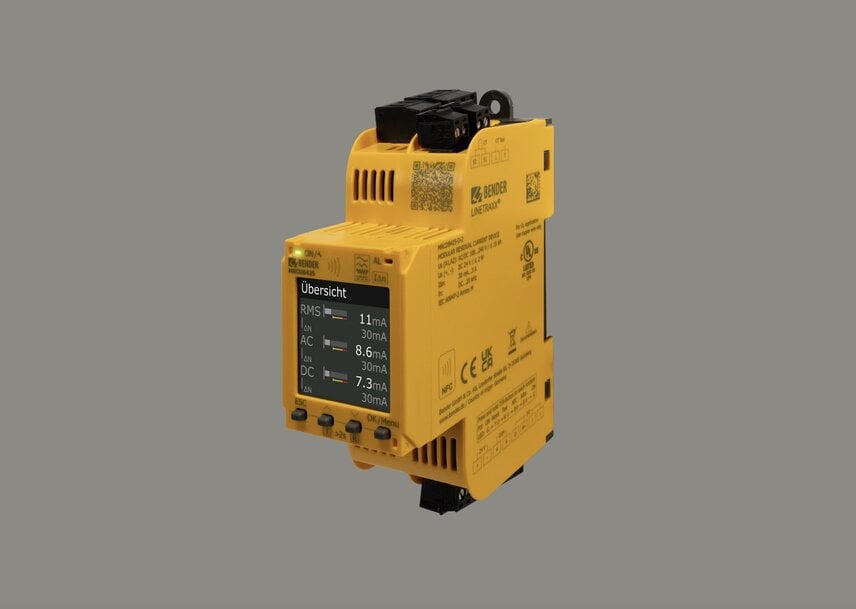

Das MRCDB425 ist in zwei Varianten erhältlich: Während das MRCDB425-L den Anlagenzustand über farbige LEDs anzeigt, bietet das MRCDB425-D eine hochauflösende TFT-Anzeige für detaillierte Diagnoseinformationen. Beide Varianten verfügen über ein Weitbereichsnetzteil und können mit AC/DC 100…240 V oder DC 24 V betrieben werden.

Alternative zu klassischen Fehlerstromschutzschaltern
MRCD-Systeme bieten eine Alternative zu herkömmlichen RCDs, insbesondere in industriellen Umgebungen mit komplexen Lastprofilen. Durch die Kombination aus erweiterter Frequenzabdeckung, einstellbaren Auslöseparametern und modularer Integration ermöglichen sie eine anwendungsangepasste Fehlerstromüberwachung in modernen elektrischen Anlagen.

Bearbeitet von Romila DSilva, Induportals-Redakteurin, mit Unterstützung von KI.
