SMD-Hochspannungs-Glimmerkondensatoren der nächsten Generation: CM-HVLP Leistung, einfache Integration und Miniaturisierung
Exxelia kündigt die Einführung einer neuen Generation von Hochspannungs-Glimmerkondensatoren aus rekonstituiertem Glimmer an, die Puls- und Filterfunktionen in einem kompakten SMD-Gehäuse vereinen.
exxelia.com

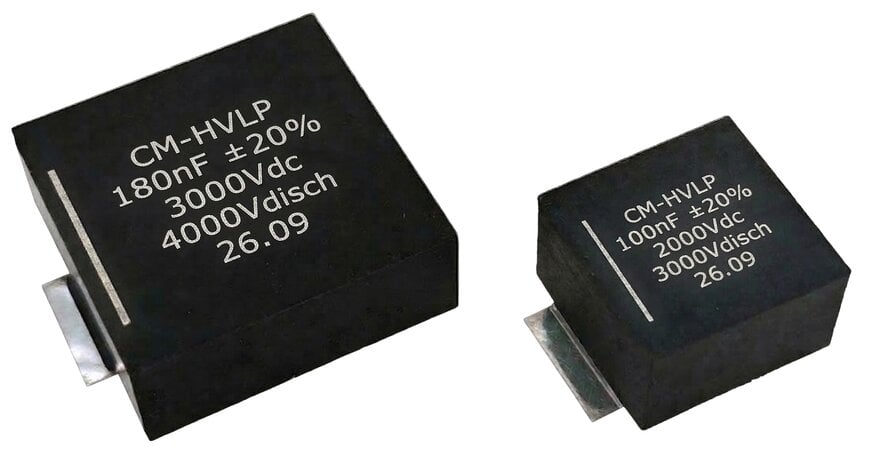

Die neue CM-HVLP-Serie (Hochspannungs-Low-Profile-Glimmerkondensatoren aus rekonstituiertem Glimmer) erfüllt die wachsende Nachfrage nach hochspannungsfesten, robusten und flachen Komponenten in elektronischen Systemen mit begrenztem Bauraum.
Die neuen Kondensatoren sind darauf ausgelegt, die Anforderungen von Anwendungen zu erfüllen, bei denen hohe Spannungsfestigkeit, schnelle Lade-/Entladezyklen und Zuverlässigkeit unter wiederholter Belastung entscheidend sind. Ihr Design ermöglicht den Einsatz sowohl in Pulsanwendungen wie Lade- und Entladeschaltungen als auch in Hochspannungs-Filterfunktionen und bietet somit eine vielseitige Lösung für fortschrittliche elektronische Architekturen.
Die CM-HVLP-Serie kombiniert die inhärente Stabilität der Dielektrikumstechnologie aus rekonstituiertem Glimmer ohne Kapazitätsdrift unter Spannung mit einem bahnbrechend kompakten SMD-Footprint und unterstützt so die fortschreitende Miniaturisierung von Hochleistungselektronik. Die Kondensatoren bieten eine hohe Energiedichte, eine sehr niedrige äquivalente Serieninduktivität (ESL) sowie die Fähigkeit, extremen dV/dt-Raten standzuhalten, wodurch selbst unter intensiven, wiederholten Zyklen ultraschnelle Entladeleistungen ermöglicht werden. Das Design ist zudem auf einen niedrigen ESR-Wert optimiert.
Weltraumerprobte Technologie & höchste Zuverlässigkeit
Aufbauend auf der nachgewiesenen Erfahrung mit Space-QPL-Produktlinien erweitert Exxelia diese Expertise nun auf weitere Märkte (Verteidigung, Raumfahrt, New Space, Medizintechnik, Industrie, Luftfahrt). Um eine missionskritische Zuverlässigkeit zu gewährleisten, werden Qualifikationstests gemäß den strengsten MIL-Standards durchgeführt, darunter:
• Mechanisch: Starke Schock- und Vibrationsprofile.
• Thermisch: Extreme Temperaturzyklen von -55°C bis +125°C.
• Langzeit-Lebensdauertests
Unübertroffene Miniaturisierung
Die Bauteile wurden mit Blick auf einfache Integration entwickelt und verfügen über einen reduzierten Footprint, der die Platzierung in dichten Leiterplattenlayouts erleichtert. Die Serie bietet mit einem Format (8080) von nur 20x20 mm einen erheblichen Größenvorteil. Dieses Gleichgewicht zwischen Miniaturisierung und Leistungsfähigkeit macht die Technologie besonders relevant für Raumfahrt-, Luftfahrt-, Verteidigungs-, Medizin- und Industriesysteme, bei denen Zuverlässigkeit und elektrische Stabilität entscheidend sind.
Die neuen SMD-Hochspannungs-Glimmerkondensatoren werden offiziell auf der Components for Military & Space Electronics (CMSE) 2026 vorgestellt, die vom 28. bis 30. April 2026 in Los Angeles, USA, stattfindet. Besucher können die Technologie am Stand B13 von Exxelia entdecken, wo das Unternehmen seine neuesten Entwicklungen im Bereich hochzuverlässiger passiver Komponenten für anspruchsvolle Umgebungen präsentiert.
Technische Spezifikationen:
• Kapazitätsbereich: 10 nF bis 750 nF
• Spannungsbereich: 2 500 VDISCH bis 5 000 VDISCH / 1 500 VDC bis 4 000 VDC
• Verlustfaktor (Tg δ): ≤ 50.10-4 bei 1 kHz
• Isolationswiderstand bei 500 V: für C ≤ 0.22µF, IR ≥ 25000 MΩ
für C ≥ 0.22µF, IR ≥ 5000 MΩ.µF
• Dielektrische Durchschlagfestigkeit: 1.4 VDC
• Isolation zwischen Anschlüssen und Gehäuse bei 500 V: ≥ 25 000 MΩ
CM-HVLP DATENBLATT HERUNTERLADEN
