Optimierung der Leistungsdichte durch modulare Zwischengrößen bei Steckverbinderschnittstellen

Die Entwicklung der Komponenten in Baugröße 4 adressiert spezifische mechanische Anforderungen im Industriedesign, indem sie eine physische Stellfläche bietet, die zwischen den kompakten Standards 3A und den größeren 6B-Normen angesiedelt ist. Diese Zwischengröße ermöglicht eine Hochstromübertragung in platzkritischen Anwendungen im Maschinenbau, in der Robotik sowie im Energie- und Verkehrssektor.

Schließung funktionaler Lücken in der elektrischen Infrastruktur
Bei der Konstruktion moderner Industrieanlagen stehen Ingenieure häufig vor der Wahl zwischen der Baugröße Han 3A, die auf maximal 40 A begrenzt ist, und der größeren Baugröße Han 6B. Die Serie der Größe 4 bietet eine Lösung für Anforderungen, die 40 A überschreiten, aber nicht die Abmessungen eines 6B-Gehäuses zulassen. Durch den Einsatz dieser Zwischengröße erzielen Konstrukteure eine Reduzierung des Bauraums von bis zu 40 % im Vergleich zur nächstgrößeren Standardgröße.

Diese räumliche Optimierung ist entscheidend für die digitale Lieferkette von Hardwarekomponenten. Die Verringerung des Volumens peripherer Infrastruktur – wie Steckverbinder und Verkabelung – ermöglicht eine großzügigere Platzverteilung für aktive Systeme wie Kühlung, Belüftung oder hochdichte Elektronikbaugruppen.

Technische Leistung und Energieeffizienz
Die technische Relevanz der Baugröße 4 zeigt sich in der Kapazität für 70-A-Kontakte. Über die reine Kapazität hinaus tragen diese Schnittstellen durch den Einsatz versilberter Leistungskontakte zur Energieeffizienz bei. Diese Kontakte weisen eine geringere Impedanz im Vergleich zu Standard-CEE-Steckern auf, was zu einer Reduzierung der Übertragungsverluste um bis zu 50 % führen kann.

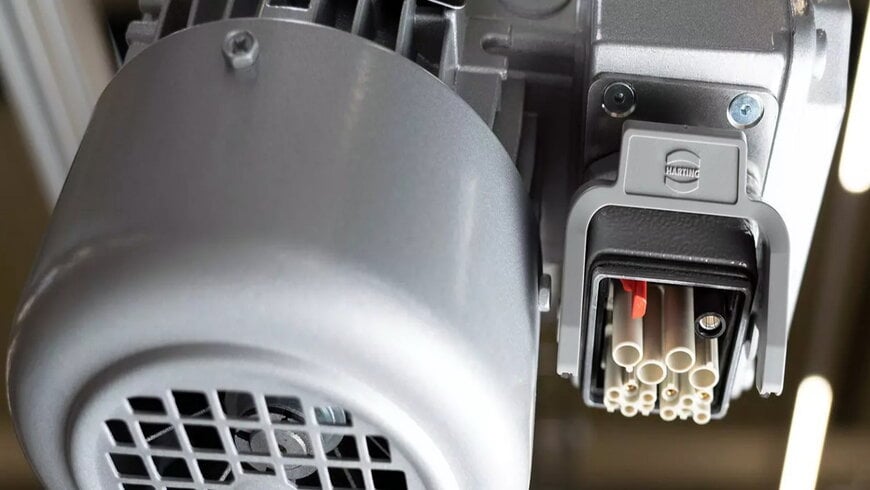

Die Hardware ist für den Einsatz in rauen Industrieumgebungen konzipiert und unterstützt kritische Komponenten wie Frequenzumrichter und Hochleistungsantriebe. Für spezialisierte Konfigurationen ermöglichen Adapter die Integration von mehr als 100 verschiedenen modularen Einsätzen. Damit bleibt die Technologie kompatibel mit bestehenden branchenübergreifenden Standards für Leistung, Signale und Daten.

Erweiterte Konnektivität in Automatisierung und Verkehr
Im Energie- und Verkehrssektor wird der Bedarf an höherer Leistungsdichte durch die zunehmende Elektrifizierung von Teilsystemen getrieben. Komponenten der Größe 4 erleichtern dies, indem sie einen hohen Stromdurchsatz ohne das Volumen herkömmlicher Gehäuse beibehalten. Darüber hinaus ermöglicht die Integration der Push-In-Anschlusstechnik für PE-Leiter eine werkzeuglose Installation, was die Montagezeit und potenzielle Fehlerquellen im Feldeinsatz reduziert.

Durch die Optimierung des Materialverbrauchs bei gleichbleibender technischer Funktionalität unterstützen diese Steckverbinder nachhaltige Fertigungsprozesse. Die Skalierbarkeit der Verbindungen durch ein modulares Design stellt sicher, dass die Infrastruktur an sich entwickelnde technische Anforderungen in der Automatisierung und Energieübertragung angepasst werden kann.

Herausgegeben von Evgeny Churilov, Induportals Media - Angepasst von AI.

www.harting.com
