Steckverbinder mit reduzierten Verriegelungskräften

HARTING hat den Steckverbinder Han-Yellock überarbeitet und die Verriegelungskräfte deutlich reduziert. Die Weiterentwicklung adressiert Anwendungen in Industrie, Maschinenbau und Robotik, in denen kompakte Bauformen, einfache Bedienung und hohe Leistungsdichte erforderlich sind.

Reduzierte Verriegelungskräfte und optimierte Bedienung
Die konstruktiven Anpassungen konzentrieren sich auf die Handhabung des Steckverbinders. Durch den Einsatz umlaufender Doppellamellen-Dichtungen an Anbau- und Trägergehäusen konnten die erforderlichen Verriegelungskräfte signifikant verringert werden. Die Entriegelung erfolgt über Drucktasten mit geringem Kraftaufwand, wodurch die Bedienung insbesondere bei schwer zugänglichen Einbausituationen erleichtert wird.

Ein akustisches Klicksignal bestätigt den abgeschlossenen Verriegelungsvorgang und unterstützt die sichere Montage.

Design und mechanische Eigenschaften

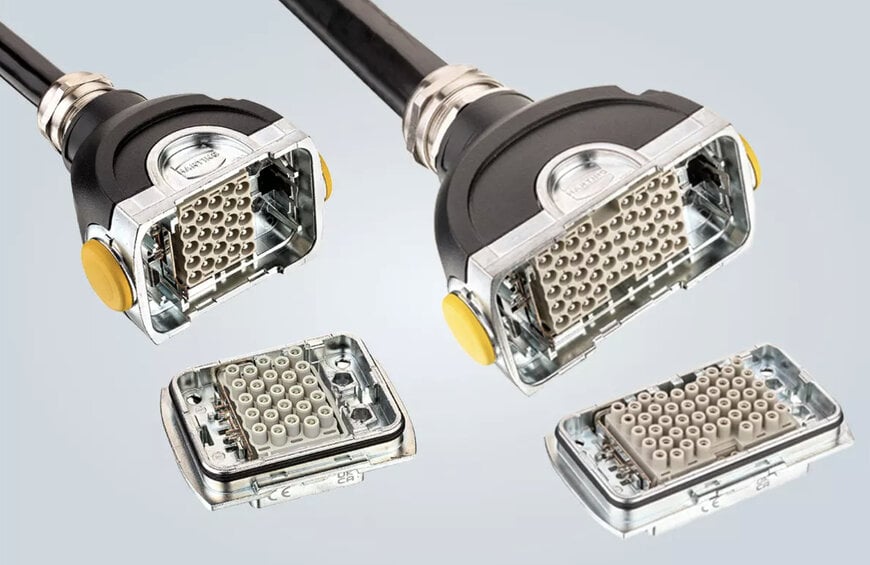

Das äußere Design bleibt unverändert und kombiniert schwarze und gelbe Gehäuseelemente mit abgerundeten Konturen sowie Komponenten aus Zinkdruckguss. Der Steckverbinder ist für den Einsatz in sichtbaren Bereichen konzipiert, in denen neben der Funktionalität auch Anforderungen an die Bauhöhe und Gestaltung bestehen.

Leistungsdichte und Miniaturisierung
Die überarbeitete Bauweise ermöglicht eine hohe Leistungsdichte innerhalb kompakter Gehäuseabmessungen. Beim Han-Yellock 60 können bis zu 48 Leistungskontakte mit jeweils 16 A auf einer Fläche integriert werden, die mit Gehäusen der Baugröße Han 16B vergleichbar ist. Der Monoblock Han-Yellock 30 erreicht mit 25 Kontakten à 16 A eine höhere Leistungsdichte als vergleichbare Einsätze vom Typ Han EE in einem Han 6B Standardgehäuse.

Diese Eigenschaften unterstützen Anwendungen, in denen Miniaturisierung und hohe elektrische Leistung kombiniert werden müssen.

Modulare Integration und flexible Konfiguration
Der Steckverbinder ist für modulare Konzepte ausgelegt und unterstützt die Integration von Komponenten aus der Han-Modular Serie über Adapterrahmen. Die Möglichkeit zur Vervielfältigung von Kontakten und Potenzialen durch Steckmodule ermöglicht eine anwendungsspezifische Anpassung.

Die Kabelseite ist zweigeteilt ausgeführt und erlaubt sowohl Front- als auch Rear-Fit-Montage. Eine Sichtprüfung der Anschlussseite kann erfolgen, ohne die Schnittstelle zu trennen, was Wartungsprozesse vereinfacht.

Kodierung und Montageeffizienz
Bis zu 25 Kodieroptionen gewährleisten eine eindeutige Zuordnung der Steckverbindungen und reduzieren das Risiko von Fehlsteckungen. Gleichzeitig wird die Montagezeit durch das werkzeuglose Einklicken von Modulen und Monoblöcken verkürzt.

Mit diesen Anpassungen erweitert HARTING die Einsatzmöglichkeiten des Steckverbinders in kompakten und leistungsintensiven industriellen Systemen und unterstützt Anforderungen moderner, modularer Architekturen.
