Zoomobjektiv für Hochgeschwindigkeits-Inspektion
Excelitas stellt Optem Fetura+ für schnelle und präzise Bildverarbeitung in automatisierten Inspektionssystemen der Halbleiter- und Elektronikfertigung vor.
www.excelitas.com

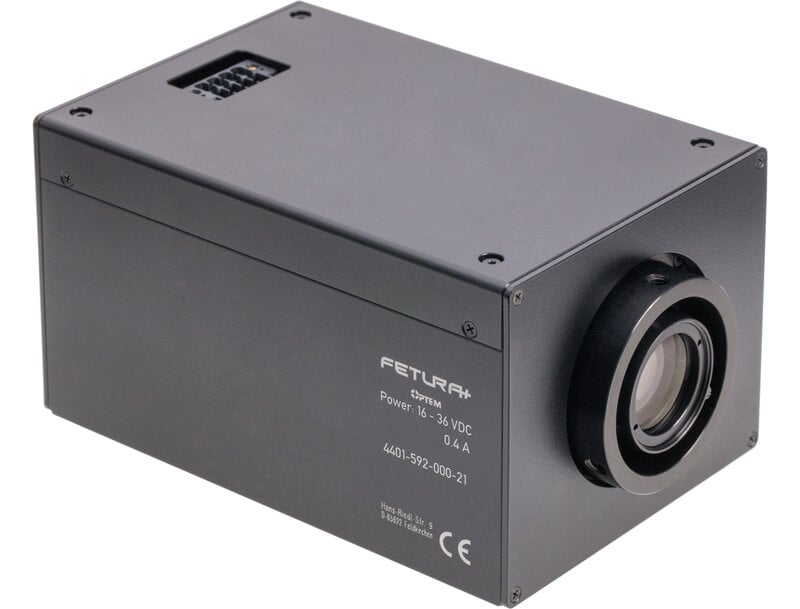

Excelitas Technologies präsentiert mit dem Optem Fetura+ ein motorisiertes Zoomobjektiv für automatisierte Inspektionssysteme mit hohem Durchsatz. Das System ermöglicht schnelle und reproduzierbare Änderungen des Abbildungsmaßstabs und unterstützt Machine-Vision-Anwendungen in der Halbleiterfertigung und Elektronikinspektion.
Kontext und technische Einordnung
In der automatisierten Inspektion sind schnelle Anpassungen des Sichtfelds bei gleichzeitig hoher Positionsgenauigkeit erforderlich. Konventionelle mechanische Zoomsysteme erzeugen häufig Spiel in den Antriebskomponenten, was die Wiederholgenauigkeit und Stabilität der Bildgebung beeinträchtigt.
Das Optem Fetura+ nutzt eine motorisierte Architektur mit direkt angetriebenen Linearachsen. Diese Konstruktion reduziert mechanisches Spiel und ermöglicht eine präzise Positionierung der Linsenelemente über den gesamten Zoombereich.
Systemaufbau und Funktionsweise
Das System bietet einen 12,5-fachen optischen Zoom und durchfährt den gesamten Zoombereich in weniger als einer Sekunde. Die Linsen werden auf Linearachsen ohne mechanische Übertragungselemente bewegt, wodurch eine hohe Positioniergenauigkeit und Wiederholbarkeit erreicht wird.
Diese Eigenschaften sind insbesondere für Anwendungen relevant, bei denen häufige und schnelle Änderungen des Abbildungsmaßstabs erforderlich sind, beispielsweise beim Die-Sorting oder in Advanced-Packaging-Prozessen.
Lebensdauer und Betriebsverhalten
Das Zoomobjektiv ist für eine Lebensdauer von mindestens einer Million Zyklen ausgelegt. Diese Spezifikation adressiert den Dauerbetrieb in industriellen Inspektionssystemen mit hohen Taktzahlen.
Die reduzierte mechanische Komplexität und die kontrollierte Bewegungsführung tragen zu einem geringeren Wartungsaufwand und einer stabilen Abbildungsleistung über die gesamte Einsatzdauer bei. Für OEMs ergibt sich daraus eine höhere Anlagenverfügbarkeit und planbare Wartungsintervalle.
Integration und Systemkompatibilität
Die integrierte Steuerungselektronik vereinfacht die Einbindung in bestehende Inspektionssysteme. Ein Teach-in-Verfahren ermöglicht die Kalibrierung und stellt die Austauschbarkeit zwischen einzelnen Einheiten sicher, wodurch eine konsistente Leistung über verschiedene Produktionslinien hinweg gewährleistet wird.
Das System ist vollständig kompatibel mit der Optem-FUSION-Plattform, was eine modulare Erweiterung bestehender optischer Systeme unterstützt.
Anwendungen in der industriellen Bildverarbeitung
Typische Einsatzbereiche sind Backend-Prozesse in der Halbleiterfertigung, Die-Sorting sowie Advanced Packaging. Weitere Anwendungen umfassen die Inspektion von Leiterplatten, messtechnische Systeme und allgemeine Machine-Vision-Anwendungen.
Das Zoomobjektiv unterstützt Prozesse, bei denen hohe Durchsatzraten, präzise Positionierung und reproduzierbare Bildparameter entscheidend für die Qualitätssicherung sind.
Bearbeitet von einem Industriejournalisten, Lekshman Ramdas, mit Unterstützung von KI.
www.excelitas.com
