Hybride Schnittstellenlösung für die industrielle Bildverarbeitung und Robotik
Rosenberger präsentiert mit HySpeedVision ein hybrides Stecksystem zur kombinierten Übertragung von Energie und Daten in hochdynamischen Automatisierungsumgebungen.
osi.rosenberger.com

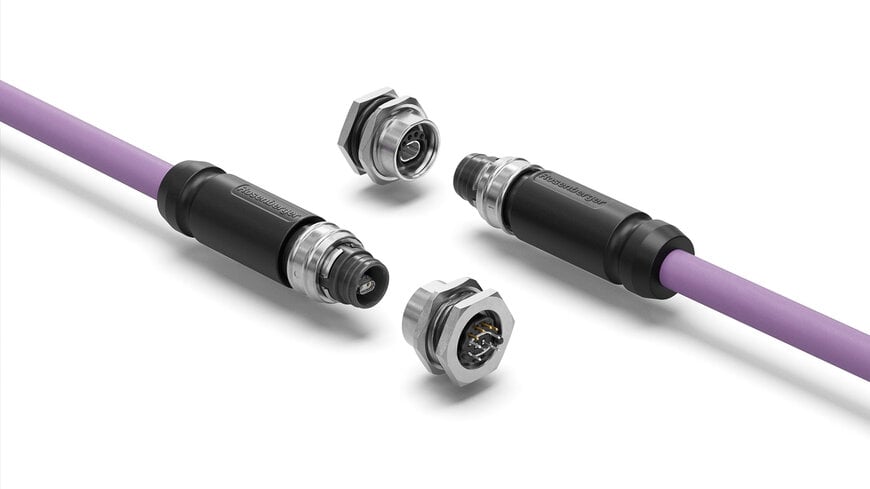

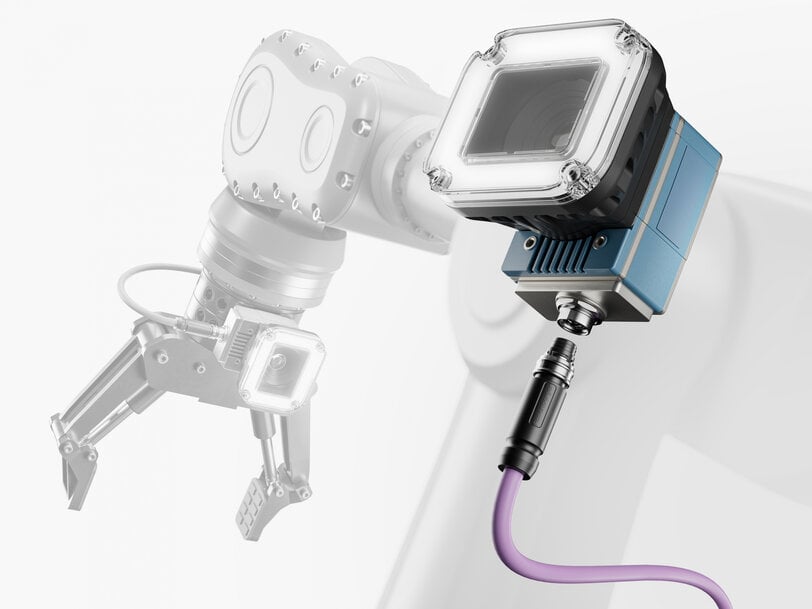

Das HySpeedVision-System (HYV) von Rosenberger ist für den Einsatz in Machine-Vision-Anwendungen innerhalb der Automatisierungstechnik und Robotik konzipiert. Die technische Grundlage bildet die Ein-Kabel-Technologie, die Energieversorgung und Datenübertragung in einer Schnittstelle zusammenfasst. Diese Lösung ist sowohl als Leiterplattensteckverbinder als auch in Form von konfektionierten Kabelassemblies verfügbar. Durch die Konsolidierung separater Leitungen wird der Bedarf an Bauraum reduziert und die Systemintegration vereinfacht. Dies führt zu einer gesteigerten Zuverlässigkeit, da die Anzahl der potenziellen Fehlerquellen an den Schnittstellen minimiert wird.
Protokollunterstützung und deterministische Datenübertragung
Das System unterstützt serielle Hochgeschwindigkeitsprotokolle wie GMSL in den Versionen 1 bis 3 sowie FPD-Link, APIX und ASA Motion Link. Bei der Nutzung von GMSL3 können Datenraten von bis zu 12 Gbit/s über Leitungslängen von bis zu 12 Metern erreicht werden. Im Gegensatz zu paketbasierten Ethernet-Strukturen nutzen diese Protokolle deterministische Punkt-zu-Punkt-Verbindungen. Diese Architektur ermöglicht niedrige Latenzzeiten, was für die präzise Steuerung von Robotern auf Basis von Echtzeit-Bilddaten erforderlich ist. Die Auslegung der Schnittstelle erlaubt zudem die Integration weiterer Protokolle je nach Anforderungsprofil.
Mechanische Robustheit und elektrische Spezifikationen
Für den Einsatz in bewegten Systemen der Industrierobotik ist die mechanische Widerstandsfähigkeit wesentlich. Die Komponenten sind für die Verwendung in Schleppketten und für Torsionsbelastungen spezifiziert. Die Steckverbinder entsprechen dem M12-Standard gemäß EN 61076-2-010 und sind nach Schutzart IP67 gegen das Eindringen von Staub und Wasser geschützt. Der operative Temperaturbereich liegt zwischen –20 °C und +70 °C. Die elektrische Konfiguration umfasst vier Leistungskontakte für bis zu 1,5 A bei 24 V sowie zwei Signalkontakte für die Hochfrequenzübertragung. Eine Schirmung sichert die elektromagnetische Verträglichkeit in einem Frequenzbereich bis 3,5 GHz, um Störeinflüsse in industriellen Umgebungen zu minimieren.
Optimierung der Signalintegrität durch technisches Design
Die Implementierung solcher Hochfrequenzkomponenten erfordert eine genaue Abstimmung des gesamten Übertragungsweges. Rosenberger stellt hierfür technische Unterstützung bereit, die von der Berechnung der Leiterplatten-Footprints bis hin zu Simulationen der Signalintegrität reicht. Durch diese analytische Absicherung wird sichergestellt, dass die geforderten Übertragungsraten stabil über den gesamten Pfad vom Steckverbinder über das Kabel bis zur Leiterplatte erhalten bleiben. Dieser systemische Ansatz reduziert Reflexionen und Signalverluste in komplexen industriellen Netzwerken.
Bearbeitet von einem Industriejournalisten, Lekshman Ramdas, mit KI-Unterstützung.
