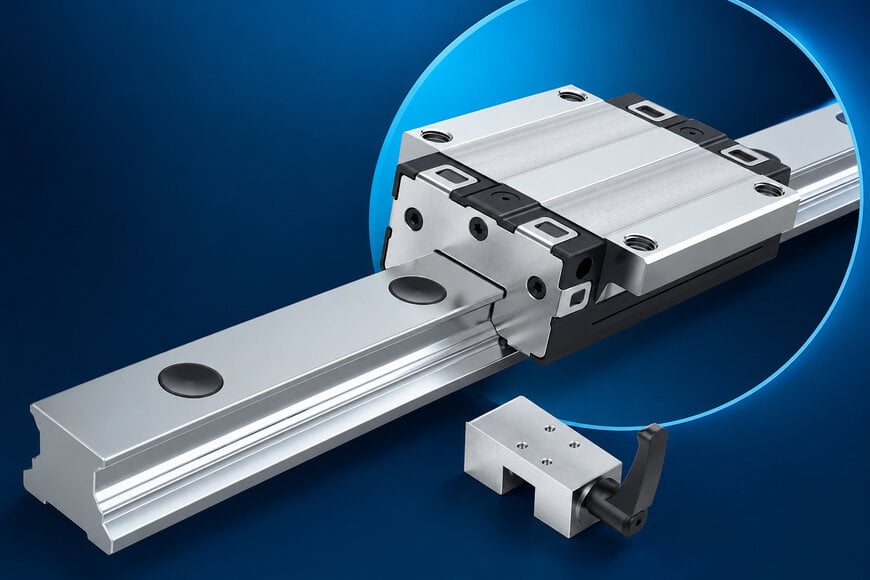

Kompakte Linearführungen für mittlere Lastbereiche

Bosch Rexroth hat das Portfolio der Kugelschienenführungen BSCL (Ball Rail System Compact Line) für den mittleren Leistungsbereich erweitert. Die Weiterentwicklung umfasst mehrteilige Linearführungen mit Gesamtlängen bis 50 m, eine neue Verschraubungsoption von unten sowie manuelle Klemmelemente als Zubehör. Die Baureihe richtet sich an Anwendungen in der Automation, Holzbearbeitung, Elektronikfertigung, Batteriefertigung, Druckindustrie und Materialzuführung.

Mit der Erweiterung adressiert Bosch Rexroth Anforderungen an flexible Linearachsen, höhere Wirtschaftlichkeit und vereinfachte Integration in industrielle Produktionssysteme. Gleichzeitig soll die Lösung eine kostenoptimierte Alternative zwischen Hochpräzisionsführungen und klassischen Wellenführungen bieten.

Mehrteilige Linearführungen für Sonderlängen bis 50 m
Die überarbeitete BSCL-Baureihe ermöglicht die Kombination von bis zu 15 einzelnen Führungsschienen zu einer Gesamtlänge von bis zu 50 m. Dadurch lassen sich lange Verfahrwege für Anwendungen wie Holzverarbeitung, Druckmaschinen oder Zuführsysteme wirtschaftlicher realisieren. Besonders bei Sonderlängen reduziert das modulare Konzept den Fertigungs- und Montageaufwand.

Die Kugelschienenführungen sind in sechs Baugrößen von 15 bis 45 verfügbar und decken damit unterschiedliche Last- und Dynamikanforderungen im mittleren Leistungssegment ab. Die maximale dynamische Tragkraft C50 dyn beträgt bis zu 99.800 N bei Verfahrgeschwindigkeiten bis 5 m/s.

Neue Verschraubungsoption reduziert Verschleiß und Wartungsaufwand
Eine wesentliche Neuerung ist die Verschraubung der Führungsschienen von unten. Im Gegensatz zu herkömmlichen Befestigungen von oben entfallen dabei Abdeckkappen auf der Schienenoberfläche. Die glatte Oberfläche reduziert Abrieb sowie Verschleiß und verbessert dadurch die Lebensdauer der Linearführung.

Zusätzlich entsteht kein zusätzlicher Montageaufwand im Vergleich zu Lösungen mit Abdeckband. Die neue Befestigungsvariante eignet sich insbesondere für Produktionsumgebungen mit hoher Staub- oder Schmutzbelastung, beispielsweise in der Holz-, Verpackungs- oder Druckindustrie.

Durch die reduzierte Partikelbildung und die vereinfachte Reinigung unterstützt die Konstruktion außerdem eine höhere Prozessstabilität in automatisierten Fertigungslinien.

Manuelle Klemmelemente erweitern das Zubehörportfolio
Bosch Rexroth bietet für die BSCL-Serie erstmals manuelle Klemmelemente direkt als Zubehör an. Diese dienen der Fixierung von Werkstücken während Bearbeitungs- oder Positionierprozessen und unterstützen eine reproduzierbare sowie präzise Werkstückbearbeitung.

Die Integration der Klemmelemente in das bestehende Portfolio vereinfacht Beschaffung und Systemintegration für Maschinenbauer und Anlagenhersteller. Dadurch können komplette Linearführungssysteme inklusive Zubehör aus einer Produktfamilie zusammengestellt werden.

Optimiertes Dichtungskonzept und flexible Austauschbarkeit
Zur Steigerung der Wirtschaftlichkeit wurde auch das Dichtungskonzept überarbeitet. Bosch Rexroth gibt an, dass die Dichtungen auf eine längere Lebensdauer ausgelegt sind. Zusätzlich lassen sich Schienenenden einfacher ablängen und bearbeiten, ohne aufwendiges Entgraten oder Anfasen.

Die BSCL-Serie unterstützt darüber hinaus einen flexiblen Austauschbau. Führungswagen unterschiedlicher Genauigkeits- und Vorspannklassen können mit Profilschienen derselben Baugröße innerhalb des Rexroth-Portfolios kombiniert werden. Dies reduziert Lagerhaltung und vereinfacht Wartung sowie Serviceprozesse.

Verfügbar sind sechs Wagenbauformen in Flansch- oder schmaler Ausführung sowie die Genauigkeitsklassen N, H und P in drei Vorspannklassen.

Digitale Konfiguration für Lineartechnik-Systeme
Die Auswahl und Konfiguration der BSCL-Kugelschienenführungen erfolgt über den Lineartechnik Selector von Bosch Rexroth. Das digitale Engineering-Werkzeug stellt CAD-Modelle sowie technische Produktdaten bereit und ermöglicht die direkte Online-Bestellung.

Damit unterstützt die Plattform digitale Engineering-Prozesse und eine schnellere Auslegung von Linearachsen in der industriellen Automatisierung.

Zusätzlicher Kontext: Technische Einordnung und Wettbewerbsvergleich
Kugelschienenführungen im mittleren Leistungsbereich werden typischerweise zwischen hochpräzisen Profilschienenführungen und kostengünstigen Wellenführungen positioniert. Vergleichbare Systeme werden unter anderem von THK, HIWIN, NSK und Schneeberger angeboten.

Im Vergleich zu klassischen Wellenführungen bieten Profilschienenführungen höhere Steifigkeit, bessere Lastaufnahme und präzisere Bewegungsführung. Systeme im mittleren Leistungssegment fokussieren sich dabei auf ein ausgewogenes Verhältnis zwischen Tragfähigkeit, Geschwindigkeit, Montageaufwand und Kosten.

Die maximale Geschwindigkeit von 5 m/s sowie die dynamische Tragkraft bis 99.800 N positionieren die BSCL-Serie im Bereich typischer Linearführungssysteme für automatisierte Handhabung, Fördertechnik und Maschinenbauanwendungen. Die Möglichkeit mehrteiliger Schienen bis 50 m stellt insbesondere für großformatige Anlagen und Sondermaschinen einen relevanten Unterschied gegenüber Standardführungen mit kürzeren Einzellängen dar.

Bearbeitet von Sucithra Mani, Induportals-Redakteurin – adaptiert durch KI.
