NORD Drivesystems

EtherCAT-Connectivity für dezentrale Umrichter

Zur Integration in EtherCAT-Umgebungen und die Beckhoff-Steuerungswelt bietet NORD Drivesystems eine Technologiebox für die motormontierten Umrichter der Serie SK 200E an. Besonders für verteilte Systeme, beispielsweise in der Fördertechnik, bringt dieser auf Ethernet-Technologie basierende Bus erhebliche Vorteile. Mit der neuen EtherCAT-Box von NORD kann nun eine große Anzahl von Umrichtern mit einer einzigen Buslinie bei hohem Datendurchsatz kostengünstig verbunden werden, da die sonst benötigen Repeater oder zusätzlichen Busmaster-Anschaltungen entfallen.

EtherCAT-Connectivity für dezentrale Umrichter
Die Bus-Baugruppe wird entweder direkt außen auf die Anschlusseinheit eines SK 200E gesetzt oder wahlweise mit einem optionalen Wandmontagekit getrennt vom Frequenzumrichter installiert. Die EtherCAT-Busleitung wird über M12-Rundstecker mit der Box verbunden. Die Box stellt außerdem acht integrierte 24V-Eingänge und zwei 24V-Ausgänge zur Verfügung. Mit einer Technologiebox können bis zu vier Umrichter über EtherCAT angesprochen werden. Über eine integrierte RS232/RS485-Schnittstelle kann bequem vor Ort mit dem Handbediengerät SK PAR oder der PC-Software NORDCON auf die Parameter der Busbaugruppe und der angeschlossenen Umrichter zugegriffen werde. Die standardmäßig gemäß IP55 geschützten Geräte sind bei Bedarf auch in IP66 erhältlich.

Alle Umrichter-Modelle der Produktreihe SK 200E bieten sensorlose Stromvektorregelung und bringen unter anderem einen Bremschopper sowie eine Ansteuereinheit für eine elektromagnetische Bremse mit. Bereits mit dem Basisgerät ist sowohl eine Drehzahlregelung umsetzbar (Inkrementalgebereingang HTL-Pegel) als auch eine Positioniersteuerung mit der integrierten Funktion POSICON. Verfügbar sind zudem Typen mit erweitertem Funktionsumfang wie z.B. der integrierten Sicherheitsfunktion „Sicherer Halt“ oder Onboard-Schnittstelle für das Bussystem AS-Interface. Unter www.sk200e.de vertieft eine eigene Website Modellspektrum, Features und Einsatzbereiche.

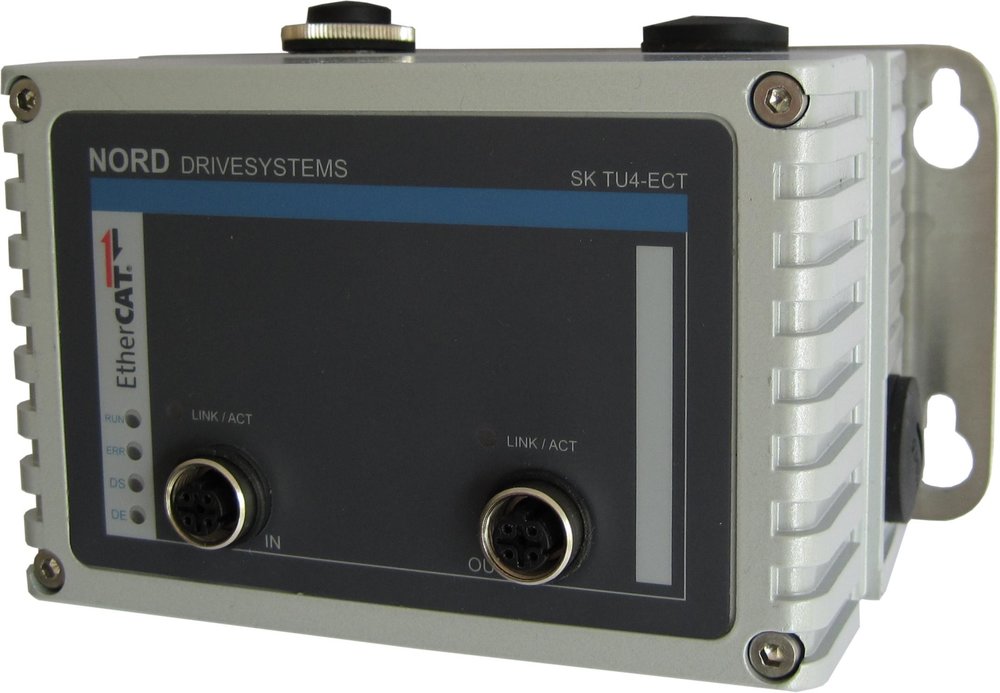

Ethercat_box.jpeg: Die EtherCAT-Technologiebox für die Umrichter derBaureihe SK 200E von NORD spricht bis zu vier FUs an
SK_200E.jpeg: SK 200E
