Siemens News

Neue fluorgasfreie Ringkabelschaltanlage von Siemens setzt neue Maßstäbe für die umweltfreundliche Energieverteilung

Siemens Smart Infrastructure bringt mit dem Typ 8DJH 24 eine vollständig fluorgasfreie Ringkabelschaltanlage (RMU) für Netzspannungen bis zu 24 Kilovolt (kV) auf den Markt.

Neue fluorgasfreie Ringkabelschaltanlage von Siemens setzt neue Maßstäbe für die umweltfreundliche Energieverteilung

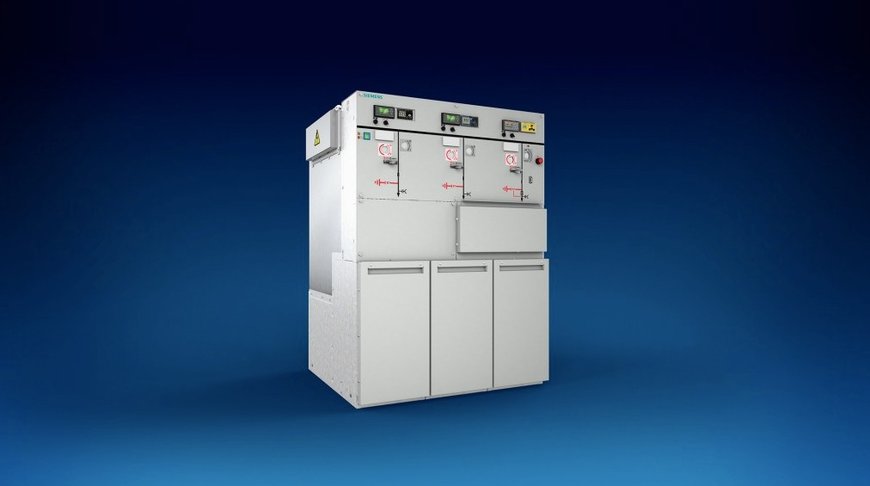

Die neue F-Gas-freie Clean Air-Ringkabelschaltanlage 8DJH 24 erweitert das Siemens blue GIS Portfolio um die Spannungsebene 24 kV und verfügt über integrierte Sensoren und Kommunikationsschnittstellen zu übergeordneten Automatisierungs- und Internet of Things (IoT)-Systemen.

  • Klimaneutrales Isoliermedium “Clean Air“ besteht ausschließlich aus Bestandteilen der Umgebungsluft
  • Innovativer Lasttrennschalter ermöglicht fluorgasfreie Energieverteilung in der sekundären Verteilebene bis zu 24 Kilovolt
  • Unverändert kompakte Abmessungen und gleichbleibende Handhabung ermöglichen einfachen und zukunftssicheren Umstieg auf nachhaltige Energieverteilung

Die Mittelspannungs-Schaltanlage für die sekundäre elektrische Verteilung hat im Vergleich zur Variante mit Schwefelhexafluorid (SF6) die gleichen kompakten Abmessungen und nutzt das klimaneutrale Isoliermedium “Clean Air“, das ausschließlich aus natürlichen Bestandteilen der Umgebungsluft besteht. Herzstück der Anlage ist ein Dreistellungs-Lasttrennschalter mit Vakuumschaltröhre im Nebenstrompfad (Blue Switch). Siemens verzichtet bei der technologischen Neuentwicklung nicht nur auf SF6 als Isoliermedium, sondern auf jegliche Gasgemische, die auf Fluor basieren (F-Gase). Die neue Lastschaltanlage verringert damit den CO2-Fußabdruck auch bei den Netzbetreibern. Weitere Vorteile sind die einfache und sichere Handhabung beim Umgang mit der Schaltanlage und deren unkompliziertes Recycling am Ende der Lebensdauer. Ergänzend zur hohen Umweltverträglichkeit rüsten digitale Anwendungen die neue Lastschaltanlage zukunftssicher und kosteneffizient für das Netz von Morgen aus. Eine erste Anlage dieser Neuentwicklung ist seit Herbst 2020 im Rahmen einer Entwicklungskooperation mit Netze BW in einer Ortsnetzstation im Oberallgäu, Deutschland, im Einsatz.

„Wir setzen neue Maßstäbe, indem wir eine vollständig fluorgasfreie Ringkabelschaltanlage für Spannungen bis zu 24 kV anbieten. Diese Neuentwicklung ermöglicht unseren Kunden eine nachhaltige und gleichzeitig zukunftssichere Energieverteilung”, sagt Stephan May, CEO der Business Unit Distribution Systems bei Siemens Smart Infrastructure. „Bei Siemens sind wir davon überzeugt, dass der einzig richtige technologische Ansatz darin besteht, Fluorgase vollständig zu ersetzen. Deshalb verzichten wir nicht nur auf das Klimagas SF6, sondern auf sämtliche F-Gase und chemische Zusätze.“

Siemens entwickelte die neue Ringkabelschaltanlage für den Einsatz in öffentlichen und industriellen Energienetzen der sekundären Verteilungsebene. Zu den Anwendungsgebieten gehören Ortsnetz-, Übergabe- und Schaltstationen von Energieversorgungsunternehmen ebenso wie Industrie- und Infrastruktureinrichtungen.


Neue fluorgasfreie Ringkabelschaltanlage von Siemens setzt neue Maßstäbe für die umweltfreundliche Energieverteilung

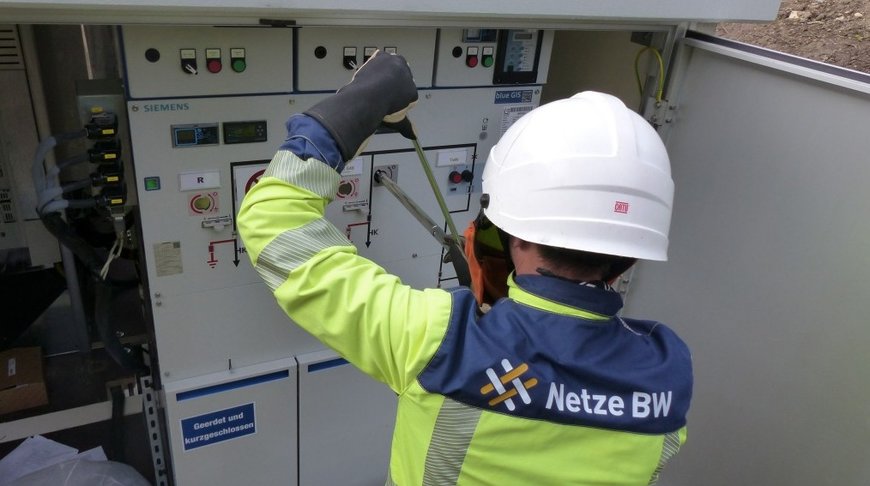

Die neue F-Gas-freie Ringkabelschaltanlage 8DJH 24 ist seit Herbst 2020 im Rahmen einer Entwicklungskooperation mit Netze BW in einer Ortsnetzstation im Oberallgäu, Deutschland, im Einsatz.

Mit der Neuentwicklung macht Siemens eine umweltfreundliche und zukunftssichere Energieverteilung für den breiten Markt möglich. Lastschaltanlagen der sekundären Verteilebene mit Netzspannung bis zu 24 kV machen dort rund 80 Prozent der Anlagen in Europa aus. Der Trend zu dezentralen Energiesystemen führt gleichzeitig zu einem steigenden Bedarf, die Verteilnetze optimal zu steuern, überwachen und auszulasten. Ergänzend zur hohen Umweltverträglichkeit ermöglichen es digitale Anwendungen, die neue Lastschaltanlage zukunftssicher und kosteneffizient für die Anforderungen der dezentralen Netze zu konfigurieren. Die Ringkabelschaltanlage ist fernsteuerbar, kommunikationsfähig und kann an IoT Plattformen wie MindSphere, das cloudbasierte, offene IoT-Betriebssystem von Siemens, und andere Systeme angebunden werden.

Die neue 24 kV Lastschaltanlage erweitert das nachhaltige blue GIS Schaltanlagen-Portfolio von Siemens. Alle Anlagen sind fluorgasfrei und mit der klimaneutralen Clean Air-Isolation sowie Vakuumtechnologie ausgestattet. Die erste Schaltanlage für die Primärtechnik für Netzspannungen bis zu 12 kV brachte Siemens im Jahr 2018 als Typ 8DAB 12 auf den Markt. Im Frühjahr 2019 folgte der Typ 8DJH 12 für die sekundäre Verteilebene. Die Anlage NXPLUS C 24 mit einer Bemessungsspannung von 24 kV folgte im Frühjahr 2020. Siemens plant als nächsten Schritt, sein fluorgasfreies Mittelspannungsportfolio mit Produkten bis zur Spannungsebene von 36 kV zu komplettieren. Auch diese Neuentwicklungen werden technologisch mit Clean Air-Isolation, Vakuumtechnologie sowie allen bewährten Vorteilen von gasisolierten Schaltanlagen umgesetzt.

www.siemens.com
