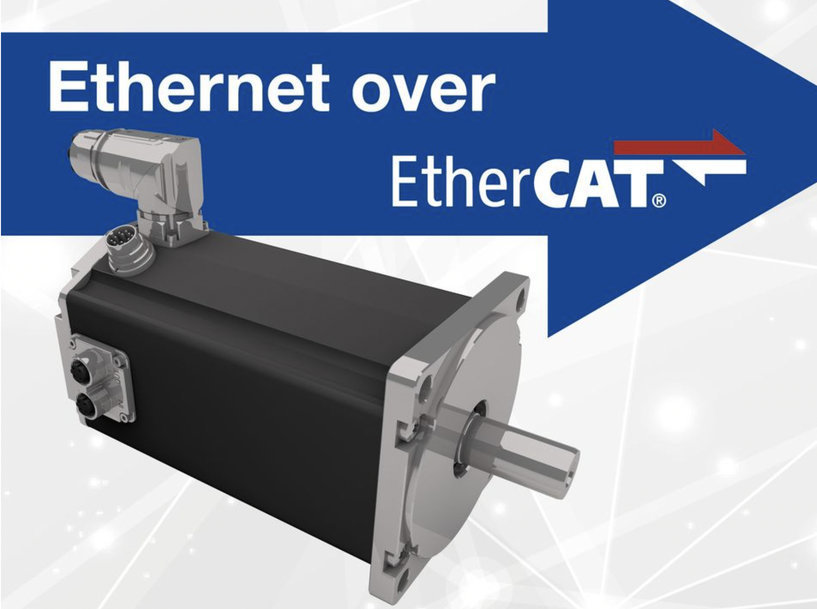

DANK EOE MIT ETHERNET IN DAS ETHERCAT-NETZWERK

Industrial Ethernet ist aus der Automation mittlerweile nicht mehr wegzudenken. Neben PROFINET und Ethernet/IP unterstützt Dunkermotoren, eine Marke von AMETEK Advanced Motion Solutions, auch das Industrial Ethernet Protokoll EtherCAT.

DANK EOE MIT ETHERNET IN DAS ETHERCAT-NETZWERK

Vorteile von EtherCAT sind die erhöhte Geschwindigkeit, der reduzierte Datenverkehr und die präzisen Daten aufgrund der Distributed Clocks. Und ganz nebenbei kommt EtherCAT auch mit vergleichbar geringeren Hardwarekosten aus. Mit EtherCAT hat man ein hervorragendes Echtzeit-Ethernet zur Ansteuerung von BG(E) dPro EC-Antrieben. Verglichen mit anderen Ethernet-basierten Bussystemen optimiert ein EtherCAT Master die Kommunikation speziell für die Topologie des Netzwerks. Neue Geräte wie zum Beispiel ein PC zur Anpassung der Antriebssteuerung oder Analyse der Motordaten können daher nicht ohne Weiteres in ein bestehendes Netzwerk eingebracht werden.

Und genau hier kommt EoE ins Spiel:
Mit EoE (Ethernet over EtherCAT) kann ein Ethernet-Netzwerk an ein EtherCAT-Netzwerk angebunden werden. Der Master kann das Ethernet-Protokoll dann über das EtherCAT-Protokoll „tunneln“. Das bedeutet, dass das Ethernet-Protokoll in das EtherCAT-Protokoll verpackt wird und über einen Switchport vom EtherCAT-Netzwerk zu einem bestimmten Ethernet-Knoten geschickt wird.

Die Vorteile von EoE sind, dass die Echtzeitfähigkeit des EtherCAT-Netzwerks dabei nicht verletzt wird und der Datenverkehr kollisionsfrei und voll duplex bleibt. Es können zudem bestimmet Devices direkt über ihre jeweilige MAC-Adresse angesprochen werden. Dadurch hat der Kunde die Möglichkeit, Internettechnologien wie z. B. einen Webserver, in seinem EtherCAT-Netzwerk zu implementieren.

Konkret bedeutet das für Dunkermotoren, dass über den Drive Assistent 5 auf ein Dunkermotor zugegriffen werden kann, ohne die bestehende Topologie mit dem definierten Master zu verletzen. Das ermöglicht es dem Kunden, Condition Monitoring zu betreiben, den Motor zu analysieren oder remote Anpassungen vorzunehmen. Durch EoE werden sämtliche IIoT Features in einem EtherCAT-Netzwerk denkbar.

EoE ist für alle Dunkermotoren und externe Elektroniken der dPro-Familie mit Industrial Ethernet ab der Firmware Version 24.01.0 verfügbar.

www.dunkermotoren.de
