FISCHER ELEKTRONIK: NEUE U-FÖRMIGE TRANSISTORHALTEFEDERN

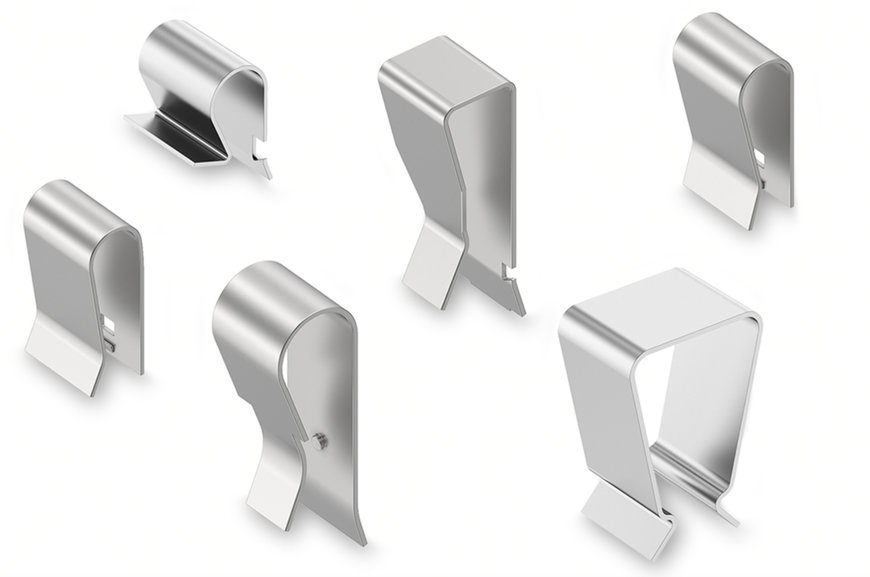

Der bereits umfangreiche Produktbereich der Transistorhaltefedern wird durch neuartige U-förmige Federgeometrien erweitert. Die neuen und in Summe sechs verschiedenen Haltefedern werden aus einem korrosionsgeschützten Federstahl hergestellt. Die Artikel mit der Bezeichnung THFA 5 bis 10, sind von ihrer Kontur und den Abmessungen auf die unterschiedlichen Arten von Transistoren, wie z.B. TO 218, TO 220, TO 247 und TO 3 P abgestimmt. Die Federgeometrie besteht aus einer geraden Fläche, welche als Transistorauflagefläche fungiert, hingegen eine gegenüberliegende Rundung mittels Federwirkung den Anpressdruck auf das Bauteil ausübt und dieses sicher sowie zuverlässig arretiert.

Je nach Ausführung enthalten die einzelnen Transistorhaltefedern einen Arretierungspunkt für den jeweiligen Transistor oder eine spezielle Rastgeometrie, womit die Feder direkt auf der Leiterkarte in eine eingebrachte Nut fixiert werden kann. Des Weiteren besteht die Montagemöglichkeit von Transistoren an einer Kühlkörperaußenrippe. Bei vielen Strangkühlkörpern als Kammprofil sind die außenliegenden Kühlrippen von der Materialstärke her dicker ausgeführt, wodurch Transistoren auf die Rippenkontur von außen aufgesetzt und durch ein überstülpen der THFA-Haltefedern sicher und schnell befestigt werden. Neben dem Kühlkörperboden bieten folglich die außenliegenden Kühlrippen in Verbindung mit den U-förmigen Transistorhaltefedern eine zusätzliche Bauteilmontagefläche.
