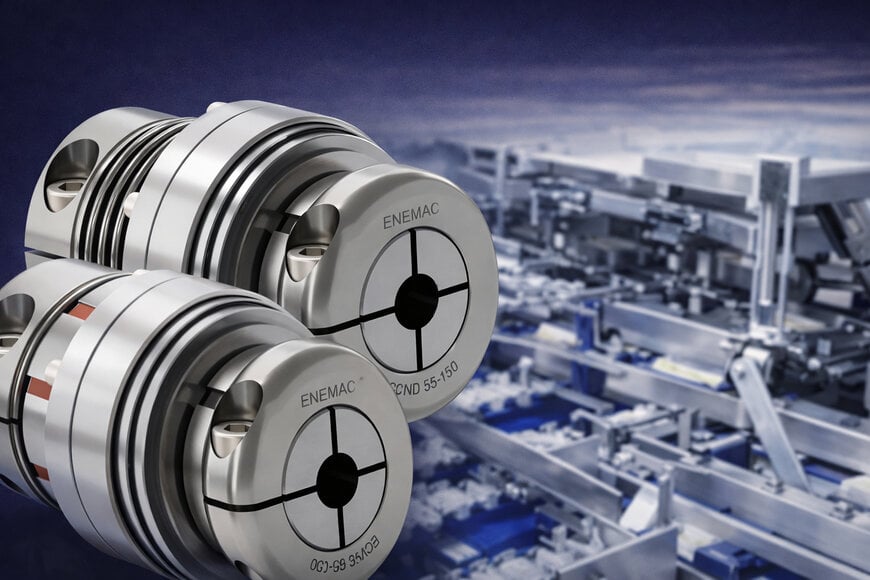

Edelstahlkupplungen sichern Prozesse und Hygiene

In der chemischen, pharmazeutischen und Lebensmittelindustrie müssen Antriebssysteme gleichzeitig hohe mechanische Leistungsfähigkeit, Betriebssicherheit und Hygienetauglichkeit erfüllen. Kupplungen sind dabei nicht nur Verbindungselemente zwischen Wellen, sondern integrale Bestandteile des gesamten Anlagenkonzepts.

Ihre Auslegung beeinflusst sowohl die Prozessstabilität als auch die Reinigbarkeit und damit direkt die Produktqualität. Da sie häufig in unmittelbarer Nähe zu produktführenden Bereichen installiert sind oder regelmäßig Reinigungs- und Sterilisationszyklen durchlaufen, können ungeeignete Materialien oder Konstruktionen schnell zu Schwachstellen werden. Korrosion, Materialermüdung oder ungünstige Geometrien führen in der Praxis nicht nur zu erhöhtem Wartungsaufwand, sondern bergen auch Risiken für Kontaminationen und ungeplante Anlagenstillstände.

Hygienic Design durch geeignete Werkstoffe
Ein zentraler Ansatzpunkt für die konstruktive Auslegung ist die Materialwahl. Edelstahl hat sich aufgrund seiner Korrosionsbeständigkeit, chemischen Resistenz und guten Reinigbarkeit als Standard in der Prozessindustrie etabliert.

Besonders relevant ist dabei die Beständigkeit gegenüber CIP- und SIP-Prozessen. In diesen Anwendungen wirken aggressive Chemikalien, Heißdampf und schnelle Temperaturwechsel gleichzeitig auf die Komponenten ein. Kupplungen müssen diesen Belastungen dauerhaft standhalten, ohne dass ihre mechanischen Eigenschaften oder ihre Oberflächenintegrität beeinträchtigt werden.

Ein kritischer Punkt ist die interne Verbindungstechnik. Während geklebte Verbindungen in vielen Standardanwendungen eingesetzt werden, zeigen sie unter den Bedingungen von CIP- und SIP-Prozessen deutliche Schwächen. Edelstahlkupplungen mit geschweißten Verbindungen, etwa durch Mikro-Plasma-Schweißverfahren, bieten hier konstruktive Vorteile. Sie ermöglichen eine stoffschlüssige Verbindung ohne zusätzliche Materialien und gewährleisten eine hohe Beständigkeit gegenüber Temperatur und Medien. In der Praxis ergibt sich daraus ein breiter Einsatzbereich von etwa −40 °C bis +350 °C, wodurch auch wiederholte Sterilisationszyklen zuverlässig abgedeckt werden können.

Mechanische Leistungsfähigkeit und Auslegung
Neben hygienischen Anforderungen müssen Kupplungen definierte mechanische Leistungsparameter erfüllen. Metallbalgkupplungen in Edelstahlausführung decken dabei ein breites Anwendungsspektrum ab, das von Laboranwendungen bis hin zu leistungsstarken Produktionsanlagen reicht.

Typische Systeme ermöglichen die Übertragung von Drehmomenten im Bereich von etwa 1,5 Nm bis 1.000 Nm und sind für Wellendurchmesser von rund 3 mm bis 90 mm ausgelegt. Gleichzeitig können Drehzahlen von bis zu 20.000 min⁻¹ erreicht werden. Diese Bandbreite erlaubt eine flexible Anpassung an unterschiedliche Anforderungen innerhalb der Prozessindustrie.

Ein wesentliches Auswahlkriterium ist die Fähigkeit zum Ausgleich von Wellenversätzen. In realen Anlagen treten axiale, radiale und winkelige Abweichungen nahezu unvermeidlich auf. Metallbalgkupplungen können solche Versätze ausgleichen, ohne ihre hohe Torsionssteifigkeit zu verlieren. Gerade in präzisen Dosier- und Abfüllprozessen ist diese Eigenschaft entscheidend, da sie eine exakte Drehmomentübertragung sicherstellt.

Sicherheitskupplungen als Schutzmechanismus
Neben der reinen Drehmomentübertragung spielt der Schutz des Antriebsstrangs eine zentrale Rolle. Sicherheitskupplungen übernehmen hier die Funktion eines mechanischen Überlastschutzes, indem sie bei Überschreiten eines definierten Drehmoments An- und Abtrieb voneinander trennen.

Überlastsituationen entstehen in der Praxis beispielsweise durch blockierte Fördersysteme, Materialverklumpungen, verklemmte Ventile oder Fremdkörper im Prozess. Ohne geeignete Schutzmechanismen können solche Ereignisse erhebliche Schäden an Motoren, Getrieben oder weiteren Anlagenkomponenten verursachen.

Im Normalbetrieb arbeiten Sicherheitskupplungen spielfrei und gewährleisten eine präzise Drehmomentübertragung. Im Überlastfall kommt häufig eine umlaufende Rastmechanik zum Einsatz, die ein automatisches Wiedereinkuppeln ermöglicht. Diese Synchronrastung sorgt dafür, dass nach der Beseitigung der Störung der Betrieb schnell wieder aufgenommen werden kann, was insbesondere in kontinuierlichen Prozessen von großer Bedeutung ist.

Anwendungsspezifische Auswahl der Kupplung
Die Auswahl der geeigneten Kupplung hängt stark von den jeweiligen Prozessanforderungen ab. Elastomerkupplungen werden bevorzugt eingesetzt, wenn Schwingungen und Stoßbelastungen im Vordergrund stehen, da sie dämpfende Eigenschaften besitzen und den Antriebsstrang entlasten.

Metallbalgkupplungen hingegen kommen überall dort zum Einsatz, wo Spielfreiheit und hohe Präzision erforderlich sind. Ihre torsionssteife Auslegung ermöglicht eine exakte Drehmomentübertragung, wie sie beispielsweise in Dosier- oder Abfüllsystemen notwendig ist. In Edelstahlausführung sind sie zudem für hygienische und korrosive Umgebungen geeignet und können auch unter intensiven Reinigungsbedingungen zuverlässig betrieben werden.

Integration in die Anlagenkonstruktion
Für Konstrukteure und Ingenieure ist die Kupplungsauswahl ein wesentlicher Bestandteil der Systemauslegung. Neben klassischen Parametern wie Drehmoment und Drehzahl müssen auch Umgebungsbedingungen, Reinigungsanforderungen und Einbausituationen berücksichtigt werden.

Die Verfügbarkeit unterschiedlicher Baugrößen und Baulängen erleichtert die Integration in bestehende Maschinenkonzepte und ermöglicht eine anwendungsspezifische Auslegung.

Praxisrelevanz in der Prozessindustrie
In der Praxis zeigt sich die Bedeutung dieser Aspekte deutlich. In der Pulververarbeitung schützen Sicherheitskupplungen Fördersysteme zuverlässig vor Schäden durch Blockaden oder Materialverbackungen. In der pharmazeutischen Produktion ermöglichen spielfreie Metallbalgkupplungen eine präzise Dosierung auch bei hohen Taktzahlen und häufigen Reinigungszyklen. In chemischen Prozessen gewährleisten beständige Edelstahlkupplungen einen stabilen Betrieb trotz aggressiver Medien und wechselnder Betriebsbedingungen.

Fazit
Kupplungen sind in der Prozessindustrie sicherheits- und hygienerelevante Schlüsselkomponenten, die maßgeblich zur Leistungsfähigkeit komplexer Anlagen beitragen. Edelstahl-Sicherheits- und Wellenkupplungen bieten die notwendige Kombination aus Korrosionsbeständigkeit, Reinigbarkeit und mechanischer Präzision.

Für Konstrukteure und Ingenieure bedeutet dies, dass die gezielte Auswahl und Auslegung dieser Komponenten einen direkten Einfluss auf Anlagenverfügbarkeit, Prozesssicherheit und Produktqualität hat. Eine frühzeitige Integration in das Anlagenkonzept ist daher entscheidend, um den steigenden Anforderungen in Chemie, Pharma und Lebensmittelindustrie gerecht zu werden.

Bearbeitet von der Industriejournalistin Sucithra Mani mit Unterstützung von KI.
